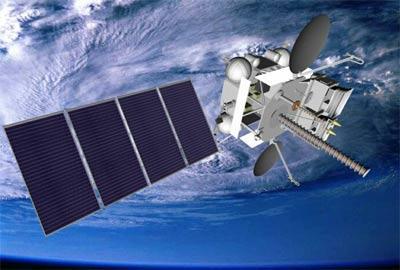

Спутник ДЗЗ. Электро-Л2. [Редактировать]

Геостационарный гидрометеорологический космический комплекс второго поколения. Космический аппарат «Электро-Л» №2 это метеорологический аппарат дистанционного зондирования Земли (ДЗЗ), который будет обеспечивать многоспектральную съемку всего диска Земли в видимом и инфракрасном диапазоне.

Назначение аппарата

Космический комплекс "Электро" предназначен для обеспечения подразделений Росгидромета оперативной информацией для решения следующих основных задач:

  • анализа и прогноза погоды в региональном и глобальном масштабах;
  • анализа и прогноза состояния акваторий морей и океанов;
  • анализа и прогноза условий для полетов авиации;
  • анализа и прогноза гелиогеофизической обстановки в околоземном космическом пространстве, состояния ионосферы и магнитного поля Земли;
  • мониторинга климата и глобальных изменений;
  • контроля чрезвычайных ситуаций;
  • экологического контроля окружающей среды и др.

"Электро-Л" обеспечивает многоспектральную съемку всего диска Земли в видимом и инфракрасном диапазонах (разрешение 1 км и 4 км соответственно). Штатная периодичность съемки - 30 минут. В случае наблюдения стихийных явлений периодичность съемки (по командам с Земли) может быть доведена до 10-15 минут. Кроме того, на КА "Электро-Л" возлагаются задачи получения гелиогеофизических данных, ретрансляции и обмена метеоинформацией, а также приема и ретрансляции данных от автономных метеорологических платформ и сигналов аварийных буев системы КОСПАС-SARSAT.

КА «Электро-Л» построен по модульному принципу и состоит из:

  • комплекса целевой аппаратуры (КЦА);
  • базового модуля служебных систем (БМСС) «Навигатор», предназначенного для обеспечения функционирования целевой аппаратуры и космического аппарата в целом;
  • адаптера.

Конструктивно комплекс целевой аппаратуры состоит из:

  • подкосов крепления радиаторов;
  • платформы приборов полезной нагрузки ТСП ПН, предназначенной для установки и крепления к ней приборов научной аппаратуры и платформы ТСП ПП через пространственную ферму;
  • платформы приборов БКУ и МСУ-ГС, предназначенной для установки и крепления к ней приборов БКУ (SED-26, КИНД 34-020-01), МСУ-ГС-1, МСУ-ГС-2 размещения элементов СТР (теплоизоляция), БКС, термодатчиков и нагревателей.

Конструктивно БМСС представляет собой восьмигранный корпус, на гранях которого закреплены элементы двигательной установки, панель батареи фотопреобразователей с приводом поворота, радиаторы системы обеспечения теплового режима; к нижнему торцу корпуса крепится тепловая сотопанель (ТСП), на которой установлена аппаратура базового модуля; на верхний торец корпуса устанавливается полезная нагрузка, а нижнем торцом базовый модуль «Навигатор» крепится к разгонному блоку. БМСС имеет в своем составе все системы и агрегаты, необходимые для его автономного функционирования в составе космического аппарата и для обслуживания полезной нагрузки.

В состав БМСС «Навигатор» входят:

  • бортовой комплекс управления (БКУ)
  • система электроснабжения (СЭС)
  • бортовая аппаратура командно-измерительной системы (БА КИС)
  • антенно-фидерная система (АФС БА КИС)
  • телеметрическая система (ТМС)
  • система ориентации солнечной батареи (СОСБ)
  • бортовая кабельная сеть (БКС)
  • система контроля электризации (СКЭ)
  • система обеспечения теплового режима (СОТР)
  • пиротехника и элементы конструкции (ПТ ЭК)
  • двигательная установка (ДУ).

Многозональное сканирующее устройство гидрометеорологического обеспечения (МСУ-ГС):



Многозональное сканирующее устройство - геостационарное (МСУ-ГС) предназначено для получения многоспектральных изображений облачности и поверхности Земли. Сканер МСУ-ГС состоит из двух блоков для раздельной съемки в ВД- и ИК-диапазонах с полями зрения 19x26,1° и 20x20° соответственно, охватывающими весь видимый диск Земли. Блок видимого диапазона обеспечивает съемку с разрешением 1 км в трех спектральных каналах. Блок ИК-диапазона обеспечивает съемку с разрешением 4 км в семи спектральных каналах.

На КА «Электро-Л» №2, по сравнению с КА «Электро-Л» №1, установлены модернизированные МСУ-ГС (на космическом аппарате установлены два прибора МСУ-ГС – основной и резервный).

Основные работы по модернизации проводились с заменой многоэлементных ИК-фотоприемников МФПУ, состоящих из двух линеек по 96 элементов каждый, на МФПУ второго поколения, состоящих из четырех линеек по 288 элементов каждый. Экспериментальное исследование образца МФПУ второго поколения для диапазона 8-11 мкм показало, что при суммировании последовательных отчетов на интервале времени формирования выходного сигнала сек. (как и в МСУ-ГС для КА «Электро-Л» №1) дисперсия шумов уменьшается примерно в 2-3 раза. Для всего ИК-диапазона, вследствие использования МФПУ большей размерности, перекрытие соседних сканов (их всего 35 в полном кадре 20°x20°, как и на КА «Электро-Л» №1) составляет более 50%. Эта избыточность используется при наземной обработке информации, в результате чего отношение сигнал/шум и температурное разрешение должны возрасти примерно в 1,41 раза. В целях дополнительного повышения отношения сигнал/шум и сокращения выходного информационного потока в каждом из 35 сканов выполняются 4 цикла развертки. В результате отношение сигнал/шум и эквивалентная шуму разница температур улучшились примерно в 2 раза.

Изображения, формируемые аппаратурой МСУ-ГС, в своем исходном варианте не могут использоваться для решения задач тематической обработки, поскольку содержат различного рода геометрические искажения, так как никакой геостационарный спутник не остается в заданном положении и отклоняется от номинального положения. Это создает существенные трудности при географической привязке спутниковых сцен и делает невозможным получение «гладких» анимационных фильмов по серии последовательных изображений, важных для оценки ветра и динамики облачных образований. Отклонение фактического изображения от идеального рассчитывается для каждого изображения посредством математических моделей, описывающих орбиту и ориентацию КА, и дополнено использованием линии горизонта, видимых земных ориентиров, наблюдением звёзд ярче 4-5-й величины.

На КА «Электро-Л» №2, по сравнению с МСУ-ГС на КА «Электро-Л» №1, съемка во всех каналах ведется одновременно. Это исключило возможность использования механически переключаемых полосовых фильтров. Поэтому была разработана принципиально новая схема построения спектральной системы на основе интерференционных обрезающих фильтров, работающих на «пропускание-отражение». Спектральные каналы формируются путем последовательного выделения из совокупного энергетического потока коротковолновой составляющей. При этом коротковолновые границы спектральных диапазонов формируются фильтрами, работающими на пропускание, а длинноволновые – на отражение.

Модули объединены общим корпусом. Каждый модуль включает в себя объектив, приемники излучения, устройство фотометрической калибровки, блок обработки видеосигнала, блок питания, систему терморегулирования (СТР), блок защитной крышки и бленду. В модуле ИК-диапазона для захолаживания фотоприемных устройств используется пассивный радиационный холодильник с технологической съемной защитной крышкой. Модернизированный МСУ-ГС для КА «Электро-Л» №2 (без бленды)
Гелиогеофизический аппаратурный комплекс ГГАК-Э
Назначение
ГГАК-Э предназначена для глобального мониторинга гелиогеофизических параметров с целью:

  • контроля и прогноза вспышечной активности Солнца;
  • контроля и прогноза радиационной обстановки в околоземном космическом пространстве;
  • контроля и прогноза состояния геомагнитного поля;
  • диагностики и контроля состояния естественных и модифицированных магнитосферы, ионосферы и верхней атмосферы.

Состав
В состав КА «Электро-Л» №2 входит комплект ГГАК-Э децимальный номер ЦИНВ.412125.001.
ГГАК-Э состоит из отдельных приборов соединенных между собой кабелями.
В состав аппаратуры ГГАК-Э входят:

  • спектрометр корпускулярных излучений СКИФ-6 Ет2.809.175;
  • спектрометр солнечных космических лучей СКЛ-Э Ет2.809.176;
  • детектор галактических космических лучей ГАЛС-Э 52.26.2.807.058;
  • измеритель солнечной постоянной ИСП-2М АЯЛ2.390.008;
  • измеритель потока рентгеновского излучения Солнца ДИР-Э ИЛАН.412114.001;
  • измеритель ультрафиолетового излучения Солнца ВУСС-Э ИЛАН.412131.003;
  • магнитометрическая аппаратура ФМ-Э (состоит из блока электроники БЭ ФМ-Э Бт5.103.207 и блока датчиков БД ФМ-Э Бт5.132.050);
  • интерфейсный электронный блок БНД-Э МИАС.467471.002;
  • комплект кабелей.

СКИФ-6 состоит из одного блока, включающего в себя два одинаковых полукомплекта. Устанавливается на кронштейне, закрепленном на термостабилизированном основании.
СКЛ-Э состоит из одного блока, включающего в себя два одинаковых полукомплекта. Устанавливается на кронштейне, закрепленном на термостабилизированном основании.
ГАЛС-Э состоит из одного блока, включающего в себя два полукомплекта. Устанавливается на термостабилизированном основании.
ИСП-2М состоит из одного блока, включающего в себя два идентичных измерительных канала. Один канал является основным, рабочим и действует постоянно, второй канал калибровочный, включается по внешней команде и служит в качестве бортового эталона для проверки рабочего канала. Следящая система ИСП-2М обеспечивает слежение за Солнцем по углу азимута в диапазоне от минус 175 до плюс 175, по углу места в диапазоне от минус 10 до плюс 40 и обеспечивает точность наведения не хуже 1. Максимальная скорость слежения за Солнцем 2°/с. Суммарный возмущающий момент по каждой из осей не более 10-4 Н∙м. Требуемая точность наведения измерительного блока ИСП-2М на Солнце обеспечивается собственной следящей системой при установке на борт КА в соответствии с требованиями габаритно-установочного чертежа.
ИСП-2М устанавливается на кронштейне, закрепленном на термостабилизированном основании.
ДИР-Э состоит из одного блока. Прибор устанавливается на кронштейне панелей солнечных батарей таким образом, чтобы ось Х прибора совпадала с направлением на Солнце.
УСС-Э состоит из одного блока. Прибор устанавливается на кронштейне панелей солнечных батарей таким образом, чтобы ось Х прибора совпадала с направлением на Солнце.
ФМ-Э состоит из двух блоков – блока датчиков (БД) и блока электроники (БЭ). БД размещен на выносной немагнитной и неэлектропроводящей штанге длиной не менее 6 м. БЭ магнитометра устанавливается на термостабилизированном основании.
БНД-Э предназначен для:

  • сбора полезной информации от приборов ГГАК-Э, формирования транспортных кадров, временного хранения, передачи в БССД и БРТК для последующей передачи на Землю;
  • приема от БКУ релейных команд управления, частот синхронизации и кода бортового времени;
  • трансляции релейных команд управления и коммутации напряжения питания на приборы комплекса;
  • сбора и выдачи в ТМС телеметрических параметров ГГАК-Э.

БНД-Э состоит из одного блока, включающего в себя два одинаковых полукомплекта. Прибор устанавливается на термостабилизированном основании.
Режимы функционирования
Режимы функционирования ГГАК-Э определяются режимами функционирования измерительных приборов комплекса и режимами функционирования интерфейсного блока БНД-Э.
В процессе эксплуатации ГГАК-Э в составе КА прибор СКИФ-6 работает в следующих режимах:

  • режим 1, режим в котором время измерения дифференциальных энергетических спектров электронов и протонов составляет 10 с;
  • режим 2, режим в котором время измерения дифференциальных энергетических спектров электронов и протонов составляет 40 с.

В процессе эксплуатации ГГАК-Э в составе КА приборы
СКЛ-Э, ГАЛС-Э, ВУСС-Э, ДИР-Э, ФМ-Э работают непрерывно.
В процессе эксплуатации ГГАК-Э в составе КА прибор
ИСП-2М работает в следующих режимах:

  • рабочий режим – режим измерения основного рабочего канала при непрерывном слежении за Солнцем;
  • калибровочный режим, режим в котором работают оба измерительных канала при непрерывном слежении за Солнцем;
  • режим поиска Солнца;
  • режим ожидания.


Режим поиска Солнца
Режим включается автоматически на время не более 2 мин при поиске Солнца после включения прибора ИСП-2М или при поиске Солнца по окончании режима ожидания. Если в течение 2 мин следящая система захватывает Солнце, аппаратура переходит в рабочий режим, если захват Солнца не происходит, аппаратура переходит в режим ожидания.

Режим ожидания
В режиме ожидания прибор ИСП-2М находится в ждущем состоянии с минимальным энергопотреблением. В режим ожидания аппаратура переходит автоматически, если в режиме поиска следящая система не захватывает Солнце или после затенения датчиков следящий системы конструкциями КА. В режиме ожидания аппаратура находится в течение 75 мин, по истечении которых аппаратура автоматически переходит в режим поиска.
В процессе эксплуатации ГГАК-Э в составе КА прибор БНД-Э работает в следующих режимах:

  • режим записи и хранения информации;
  • режим стационарной выдачи информации в БССД;
  • режим квазинепрерывной выдачи информации в БРТК;
  • тестовый режим.



Режим стационарной выдачи информации в БССД
Режим включается по релейной команде управления от БКУ с интервалом 30 мин и совпадает с интервалом проведения съемки МСУ-ГС. Длительность выдачи информации составляет 79 с, по окончании выдачи всего объема информации режим автоматически завершается. Режим осуществляется без прекращения приема информации от измерительных приборов комплекса и ее запоминания (режим записи и хранения информации сохраняется).

Режим квазинепрерывной выдачи информации в БРТК
Режим включается и отключается по релейной команде управления от БКУ. Режим осуществляется без прекращения приема информации от измерительных приборов комплекса и ее запоминания (режим записи и хранения информации сохраняется).
Режим квазинепрерывной выдачи информации в БРТК и режим стационарной выдачи информации в БССД являются независимыми.

Тестовый режим
Режим предназначен для проверки функционирования аппаратных и программных средств БНД-Э. При включении режима запись информации от измерительных приборов комплекса прекращается.

Дополнительная классификация

#Наименования
1Страна оператор(владелец) - Россия
2Тип оператора(владельца) - государственный
3Тип орбиты - ГСО
4Страна производитель - Россия
5Все спутники ДЗЗ

Новостная лента[Найти информацию в новостях] [Найти информацию в документах]

#Новостная лента.
12015-11-07. Подготовка «Электро-Л» к запуску продолжается.
На космодроме Байконур расчеты предприятий космической отрасли России завершили работы по заправке космического аппарата «Электро-Л» №2. После заправки баков космический аппарат был перевезен в монтажно-испытательный корпус для хранения до начала сборки космической головной части РН «Зенит-2SБ». Параллельно ведутся работы по сборке разгонного блока «Фрегат-СБ». Космический аппарат «Электро-Л» №2 это метеорологический аппарат дистанционного зондирования Земли (ДЗЗ), который будет обеспечивать многоспектральную съемку всего диска Земли в видимом и инфракрасном диапазоне. Пуск РН «Зенит-2SБ» с космическим аппаратом «Электро-Л» №2 запланирован на 11 декабря 2015 года.Тэги: Электро-Л2
22015-12-02. Cборка космической головной части для запуска «Электро-Л» №2 завершена.
На космодроме Байконур продолжаются работы по подготовке к запуску ракеты-носителя «Зенит-2SБ» с разгонным блоком «Фрегат-СБ» и космическим аппаратом «Электро-Л» №2.
Вчера в монтажно-испытательном корпусе площадки 31 космодрома завершилась сборка космической головной части - на космический аппарат «Электро-Л» №2 с разгонным блоком «Фрегат-СБ» выполнена установка («накатка») головного обтекателя. После завершения электрических проверок и проведения заключительных операций, космическая головная часть будет перевезена на 42-ю площадку космодрома для стыковки с ракетой-носителем.
Запуск метеорологического аппарата дистанционного зондирования Земли «Электро-Л» №2 запланирован 11 декабря 2015 года в 16:45 мск. Тэги: Электро-Л2
32015-12-18. Запуск и испытания метеоспутника «Электро-Л» застрахованы на 2,8 млрд рублей.
12 декабря на опорную околоземную орбиту вышел метеорологический аппарат дистанционного зондирования Земли «Электро-Л». Риски запуска и летных испытаний спутника застрахованы в четырех компаниях: СОГАЗ, «Ингосстрах», «Мегарусс-Д» и ВСК.
Ракета-носитель «Зенит-2SБ» с разгонным блоком «Фрегат-СБ» и метеоспутником «Электро-Л» №2 была запущена с космодрома Байконур 11 декабря в 16:45 по московскому времени. 12 декабря спутник был успешно выведен на орбиту.
Ракета-носитель, разгонный блок и космический аппарат были застрахованы на случай полной гибели во время запуска. Также спутник застрахован от утери или разрушения в течение трех месяцев летных испытаний на орбите. Страховая защита осуществляется в соответствии с договором сострахования между Центром эксплуатации объектов наземной космической инфраструктуры (ФГУП «ЦЭНКИ») и четырьмя страховыми компаниями. Совокупная страховая сумма – 2,78 млрд рублей. Страховщиком-координатором выступает СОГАЗ. Состраховщики – «Ингосстрах», «Мегарусс-Д» и ВСК.
«Электро-Л» №2 – модернизированный метеорологический аппарат дистанционного зондирования Земли, разработанный ФГУП «НПО им. С.А. Лавочкина». Входит в состав геостационарной гидрометеорологической космической системы «Электро». Спутник предназначен для изучения состояния акваторий морей и океанов, условий для полета авиации, гелиогеофизической обстановки в околоземном космическом пространстве, состояния ионосферы и магнитного поля Земли, контроля чрезвычайных ситуаций и экологического контроля окружающей среды. Масса аппарата – около 2 тонн, срок активного существования – не менее 10 лет. Тэги: Электро-Л2Согаз
42016-08-26. «Электро-Л» №2 – на штатной точке стояния.
23 августа в 08:20 мск проведена последняя останавливающая коррекция космического аппарата (КА) «Электро-Л» №2 в заданной точке стояния геостационарной орбиты – 76° восточной долготы. Перевод КА «Электро-Л» №2 в штатную точку стояния космической системы «Электро» был выполнен из точки стояния 77,8° восточной долготы, где проводились летно-конструкторские испытания космического аппарата.
Перевод КА «Электро-Л» №1 из точки стояния 76° восточной долготы в точку 14,5° западной долготы продолжается. Эта точка – вторая штатная точка стояния космической системы «Электро». Завершение перевода и начало штатного функционирования КА «Электро-Л» №1 в заданной точке планируется в начале сентября текущего года.
Подробнее...Тэги: Электро-Л2
52017-03-29. Эксплуатация КА «Электро-Л» №2 проходит штатно.
В марте в ходе запланированных мероприятий проведена радиометрическая калибровка инфракрасных каналов аппаратуры МСУ-ГС на аппарате «Электро-Л» № 2. Космическим объектом для съемки был выбран естественный спутник Земли – Луна. Объект очень благоприятен для отработки калибровки всех камер космического аппарата.
В семи ИК-каналах детальность снимков хуже, чем в видимом диапазоне, но при этом информация, которую несут эти каналы не менее ценна для решения самых различных прикладных задач.
На обработку результатов калибровки уйдет несколько месяцев, стоит сказать, что все приборы, установленные на КА «Электро-Л» № 2, должны быть откалиброваны. Проходить это будет с периодичностью раз в полгода.
Сегодня «Электро-Л» №2 помогает российским и зарубежным метеорологам делать краткосрочные прогнозы, предсказывать ураганы и наводнения, собирать данные с нескольких сотен метеоплатформ, расположенных по всему миру, в том числе и за полярным кругом, следить за состоянием гелиогеофизической обстановки и предупреждать о магнитных бурях. Тэги: Электро-Л2АО «НПО Лавочкина»

Технические характеристики

#ХарактеристикаЗначение
1Масса, кг1890
2Пространственное разрешение в надире (инфракрасный), м4000
3Пространственное разрешение в надире (мультиспектр (без теплового ИК)), м1000
4Платформа 1xNavigator
5Мощность, Вт1700

Экономические характеристики

#ХарактеристикаДата измеренияЗначение
1Стоимость , млн. руб.2015-12-172800
2Стоимость (годовой работы по сбору, обработке и хранению информации с аппарата), млн. руб.2016-01-0120.573000
3Стоимость (годового управления КА), млн. руб.2016-01-0130.808
4Оператор Государственная корпорация Роскосмос
5Производитель АО «НПО Лавочкина»

Информация об удачном запуске

#ХарактеристикаЗначение
1Космодром Байконур
2Дата пуска2015-12-11
3Полезная нагрузка 1xЭлектро-Л2
4Ракета-носитель 1xЗенит 3SLBF
